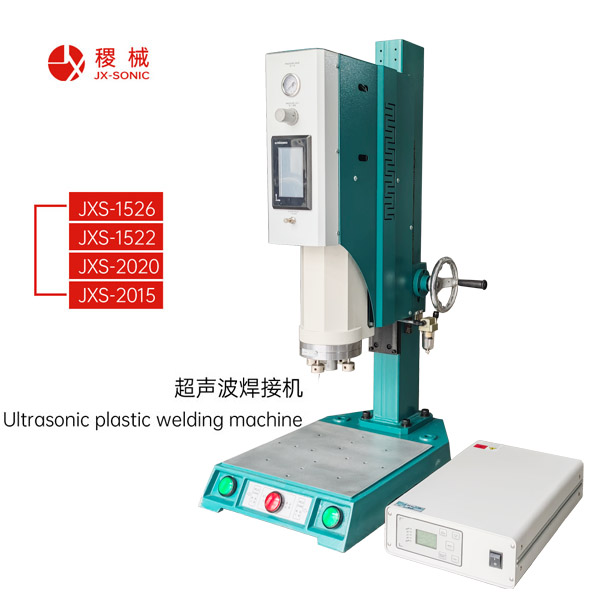

超聲波熔接機振幅參數的調整需結合設備機械結構（換能器、變幅桿、模具）和材料特性，遵循“機械匹配優先、參數微調優化”的原則，具體步驟如下：

 一、調整前的核心準備（關鍵前提）

1. 明確振幅的決定因素：

   振幅（μm）由“換能器固有頻率+變幅桿放大倍數+模具增益”共同決定，設備面板的“振幅調節”是通過電路微調能量輸出，不能替代機械結構的基礎匹配（如低放大倍數的變幅桿無法調出高振幅）。

2. 安全限制：振幅不可超過設備額定最大值（通常100-150μm），否則會導致換能器、變幅桿過熱損壞，甚至模具開裂。

3. 固定其他參數：先將壓力、焊接時間設為材料推薦的低限值（避免多參數干擾），僅聚焦振幅對焊接效果的影響。

 二、具體調整步驟（5步實操）

 步驟1：根據材料確定振幅需求范圍

- 核心邏輯：材料硬度越高，所需振幅越大（硬材料需更強振動才能熔化），從推薦范圍的中間值起步：

  - 軟質材料（PE、PP、橡膠）：30-50μm

  - 中硬材料（ABS、PS、PVC）：50-70μm

  - 硬質/高熔點材料（尼龍PA、亞克力、金屬端子）：70-90μm

- 例：焊接尼龍件，初始目標暫定為70μm。

 步驟2：檢查機械結構的振幅適配性

振幅的基礎是機械組合，需先確保硬件能覆蓋目標范圍：

1. 變幅桿選型驗證：

   變幅桿的“放大倍數”（如1:1.2、1:2.0）直接決定振幅上限。若目標振幅80μm，需確保變幅桿放大倍數≥1.5（低倍數桿無法達到，需更換高倍數桿）。

2. 模具安裝檢查：

   - 模具與變幅桿必須剛性連接（螺絲擰緊，用扳手加固，無松動間隙）；

   - 模具工作面需平整（用千分表檢測平面度，誤差＞0.02mm需重新研磨），否則會導致振幅分布不均。

3. 空載聲波測試：

   開機后不放置工件，啟動超聲波，聽設備聲音（正常為平穩高頻“嗡”聲，無雜音、異響）。若有刺耳尖叫或金屬撞擊聲，說明機械結構錯位（如模具偏心、變幅桿松動），必須先修復再調振幅。

 步驟3：通過設備面板設定初始振幅

- 操作方式：

  - 帶數值顯示的設備：直接輸入步驟1確定的中間值（如70μm）；

  - 僅檔位調節的設備：按設備手冊的“檔位-振幅對應表”換算（如3檔對應50-70μm），先設中間檔位。

- 注意：初始設定后，先進行1次空載運行（1-2秒），觀察設備功率表（不超過額定功率的50%為正常）。

 步驟4：試焊驗證并精準微調

每次調整幅度控制在5-10μm（或1個檔位），試焊后重點觀察3個核心指標：

1. 熔合效果：

   - 若熔合不足（焊接面發白、未完全熔接）：振幅偏小，增加5-10μm（如70→75μm）；

   - 若熔合過度（材料燒焦、模具粘料）：振幅偏大，降低5-10μm（如70→65μm）。

2. 工件狀態：

   - 軟質材料（如PE）若出現脆化、開裂：振幅過高（振動破壞分子結構），需降低振幅并延長焊接時間（用時間補能量，而非強振）。

3. 設備負載：

   若振幅調高后，功率表指針超過額定功率的80%，立即停止調高（可能導致換能器過熱燒毀）。此時需通過更換高放大倍數的變幅桿提升振幅，而非強行調大設備輸出。

 步驟5：批量驗證與參數鎖定

- 連續試焊5-10件，確認：

  1. 所有工件熔合強度一致（如拉伸測試斷裂于母材而非焊接面）；

  2. 設備運行穩定（無過熱、無異常振動，換能器外殼溫度＜60℃）。

- 達標后，記錄完整參數（包括機械組合：如“換能器+1:2變幅桿+模具，振幅75μm”），后續生產保持該組合不變。

 三、特殊情況處理

1. 振幅無法達到需求：

   - 原因：變幅桿放大倍數不足、模具過重（吸收振動能量）。

   - 解決：更換高倍數變幅桿（如1:2.5）、輕量化模具（鏤空非工作面）。

2. 局部熔合差異（振幅分布不均）：

   - 原因：模具工作面不平行、變幅桿與模具同心度偏差（＞0.05mm）。

   - 解決：重新研磨模具工作面、用百分表校準同心度后緊固。
